کابل‌کشی ساخت‌یافته چیست و چرا برای کدام زیرساخت‌های IT ضروری است؟

کابل‌کشی ساخت‌یافته قلب هر شبکه سازمانی مدرن است که با طراحی اصولی و استاندارد، مسیر انتقال داده‌ها، صوت و تصویر را به شکلی منظم، ایمن و قابل مدیریت فراهم می‌کند. این رویکرد، علاوه بر بهبود عملکرد زیرساخت، هزینه‌های نگهداری و ارتقاء آینده شبکه را به‌طور چشمگیری کاهش می‌دهد و پایداری سرویس‌ها را تضمین می‌کند.

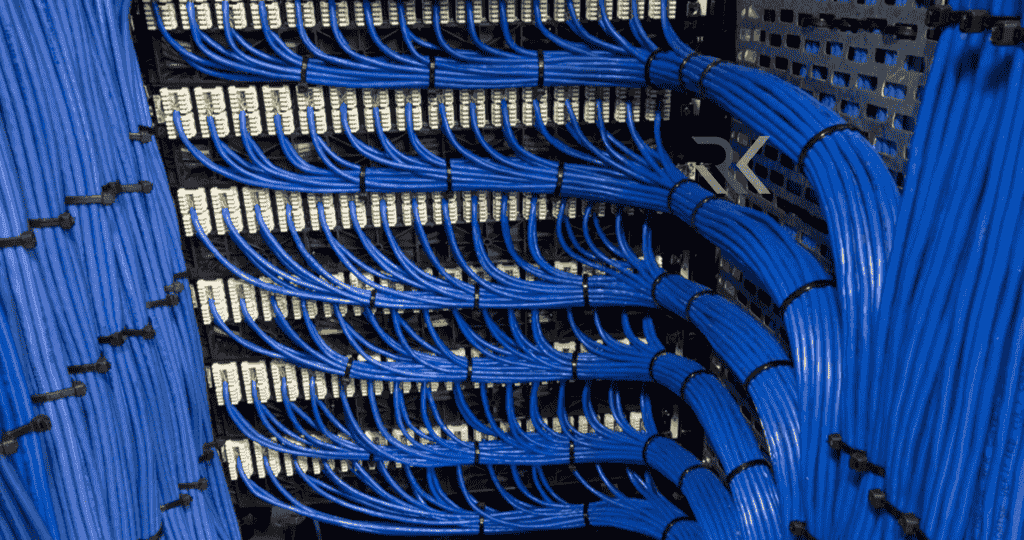

کابل‌کشی ساخت‌یافته چیست؟

کابل‌کشی ساخت‌یافته یک روش طراحی و اجرای زیرساخت ارتباطی است که بر پایه استانداردهای بین‌المللی، همه کابل‌ها و اتصالات را در قالب یک سیستم منظم دسته‌بندی و سازمان‌دهی می‌کند. این تکنیک شامل تعریف دقیق مسیر کابل، استفاده از تجهیزات و اتصالات استاندارد و شماره‌گذاری یا برچسب‌گذاری برای مدیریت آسان است.

برخلاف کابل‌کشی سنتی که به‌صورت پراکنده و بدون برنامه‌ریزی انجام می‌شود، کابل‌کشی ساخت‌یافته از یک نقشه مشخص و طبقه‌بندی‌شده پیروی می‌کند. این ویژگی باعث می‌شود که شبکه‌ها به‌راحتی قابل گسترش یا تعمیر باشند و مشکلات به‌سرعت شناسایی و رفع شوند، بدون نیاز به جابه‌جایی یا تغییرات اساسی در کابل‌ها.

کابل‌کشی ساخت‌یافته چه کاربردهایی دارد؟

شبکه‌های داده (LAN/WAN):

در سازمان‌ها و ادارات بزرگ، کابل‌کشی ساخت‌یافته به‌عنوان شریان اصلی شبکه‌های محلی و گسترده عمل می‌کند. این ساختار باعث می‌شود تبادل داده بین سرورها، کامپیوترها و دستگاه‌های جانبی با سرعت، امنیت و پایداری بالا اتفاق بیفتد.

مراکز داده (Data Centers):

دیتاسنترها به کابل‌کشی استاندارد و منظم نیاز دارند تا حجم بالای اتصالات و تجهیزات شبکه بدون ایجاد گره و بی‌نظمی مدیریت شود. ساختار منسجم کابل‌کشی ساخت‌یافته امکان ارتقاء سریع و نگهداری بهینه را فراهم می‌کند.

سیستم‌های تلفن VoIP:

کابل‌کشی ساخت‌یافته امکان راه‌اندازی هم‌زمان سیستم‌های تلفنی مبتنی بر IP را فراهم کرده و کیفیت مکالمه و تجربه کاربری را بهبود می‌بخشد.

سیستم‌های امنیتی و نظارتی:

دوربین‌های مدار بسته، سنسورهای امنیتی و سیستم‌های کنترل دسترسی به یک بستر ارتباطی مطمئن نیاز دارند که کابل‌کشی ساخت‌یافته آن را به شکلی پایدار و قابل گسترش فراهم می‌کند.

تجهیزات اصلی کابل‌کشی ساخت‌یافته

کابل‌ها (مس، فیبر نوری)	اتصالات و کانکتورها
رک (Rack)	پورت‌ها و پریزهای شبکه
پچ پنل (Patch Panel)	سیستم برچسب‌گذاری و شماره‌گذاری
مسیرهای کابل (Tray، Duct)	تجهیزات تست و عیب‌یابی

اصول و استانداردهای کابل‌کشی ساخت‌یافته

رعایت فاصله ایمنی کابل‌ها

برای جلوگیری از ایجاد تداخل الکترومغناطیسی و افت کیفیت سیگنال، ضروری است کابل‌های داده و کابل‌های برق با فاصله‌ای مطابق استانداردهای TIA/EIA نصب شوند. این فاصله‌گذاری باعث کاهش نویز، بهبود عملکرد شبکه و افزایش طول عمر کابل‌ها در محیط‌های پرمصرف و صنعتی می‌شود.

استفاده از کابل‌ها و تجهیزات استاندارد

به‌کارگیری کابل‌ها (مانند Cat6، Cat6a یا فیبر نوری) و تجهیزات جانبی که دارای تاییدیه معتبر و استانداردهای بین‌المللی از جمله ISO/IEC و ANSI هستند، نقش مهمی در تضمین کیفیت، پایداری و قابلیت ارتقاء شبکه دارد. تجهیزات استاندارد همچنین از مشکلات ناشی از ناسازگاری و خرابی زودهنگام جلوگیری می‌کنند.

برچسب‌گذاری و شماره‌گذاری دقیق

تمامی کابل‌ها، پچ پنل‌ها، پورت‌ها و نقاط اتصال باید بر اساس یک سیستم برچسب‌گذاری و شماره‌گذاری منظم و منطقی شناسه‌گذاری شوند. این اقدام فرآیند عیب‌یابی، تعمیرات و گسترش شبکه را ساده و سریع کرده و احتمال خطاهای انسانی در مدیریت زیرساخت را به حداقل می‌رساند.

طراحی مسیرهای بهینه

مسیر کابل‌ها باید به‌گونه‌ای طراحی شود که کوتاه‌ترین طول مسیر، کمترین میزان خمیدگی و بیشترین حفاظت فیزیکی تامین شود. طراحی اصولی علاوه بر افزایش کارایی شبکه، امکان توسعه آینده را فراهم کرده و از نیاز به تغییرات پرهزینه در زیرساخت جلوگیری می‌کند.

تست و تأیید پس از نصب

پس از تکمیل فرآیند کابل‌کشی، انجام تست‌های تخصصی توسط تجهیزات معتبر و استاندارد الزامی است. این تست‌ها عملکرد کابل‌ها را از نظر سرعت انتقال، مقاومت، افت سیگنال و مطابقت با استانداردها بررسی کرده و اطمینان می‌دهند شبکه به‌صورت کامل و بدون نقص آماده بهره‌برداری است.

مزایا و معایب کابل‌کشی ساخت‌یافته

مزایا	معایب
نظم و سازمان‌دهی بالا	هزینه اولیه بالاتر
سهولت ارتقاء و تعمیر	نیاز به طراحی دقیق قبل از اجرا
کاهش تداخل سیگنال و نویز	زمان نصب بیشتر نسبت به کابل‌کشی ساده
بهبود عملکرد و سرعت انتقال داده	وابستگی به نیروی متخصص
ظاهر حرفه‌ای و مرتب

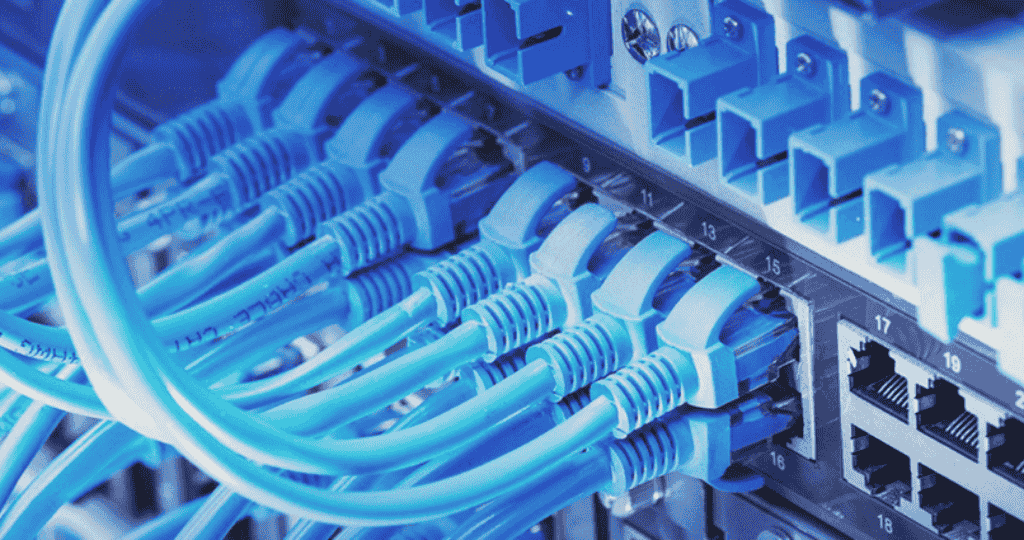

مراحل اجرای کابل‌کشی ساخت‌یافته

نیازسنجی و طراحی شبکه:

پیش از شروع کار تیم فنی با بررسی نیازهای فعلی و آینده سازمان، نوع شبکه، ظرفیت مورد نظر و کاربردها را مشخص می‌کند. در این مرحله نقشه کلی کابل‌کشی، موقعیت رک‌ها، مسیرها، نوع کابل‌ها و استانداردهای مورداستفاده تعیین می‌شود تا پایه‌ای مستحکم برای اجرا شکل گیرد.

انتخاب تجهیزات و کابل‌های مناسب:

براساس طراحی انجام‌شده کابل‌ها (Cat6، Cat6a، فیبر نوری و…) و تجهیزات جانبی (پچ پنل، رک، ترانکینگ، کانکتور) با توجه به استانداردهای بین‌المللی و شرایط محیطی انتخاب می‌شوند. این مرحله اهمیت بالایی دارد، چون کیفیت و طول عمر سیستم کابل‌کشی تا حد زیادی به انتخاب تجهیزات بستگی دارد.

آماده‌سازی مسیر کابل‌ها:

در این مرحله مسیرهای فیزیکی کابل‌کشی شامل داکت‌ها، سینی‌ها، لوله‌ها یا ترانکینگ‌ها آماده و نصب می‌شوند. این کار علاوه بر هدایت منظم کابل‌ها، از آسیب‌دیدگی در طول زمان جلوگیری کرده و باعث زیبایی و نظم محیط کاری می‌شود.

نصب کابل‌ها و تجهیزات:

کابل‌ها طبق نقشه از مسیرهای تعیین‌شده عبور داده می‌شوند و به پچ پنل‌ها، سوکت‌ها و تجهیزات انتهایی متصل می‌گردند. رعایت شعاع خمیدگی مجاز، فاصله ایمنی از کابل‌های برق و جلوگیری از کشیدگی بیش از حد از نکات کلیدی این مرحله است.

برچسب‌گذاری و مستندسازی:

تمامی کابل‌ها، پچ پنل‌ها، پورت‌ها و مسیرها برچسب‌گذاری شده و اطلاعات آن در یک سند یا نرم‌افزار مدیریت شبکه ثبت می‌شود. این اقدام باعث سهولت تعمیر، ارتقاء و عیب‌یابی در آینده خواهد شد.

تست و راه‌اندازی:

پس از اتمام نصب کابل‌ها با تجهیزات تست معتبر مورد ارزیابی قرار می‌گیرند تا سرعت، کیفیت سیگنال، عدم وجود نویز و مطابقت با استاندارد تایید شود. در صورت وجود اشکال، اصلاحات لازم انجام و سیستم آماده بهره‌برداری می‌شود.

اشتباهات رایج در کابل‌کشی ساخت‌یافته

استفاده از کابل یا تجهیزات غیراستاندارد

به کار بردن کابل‌ها یا تجهیزات بی‌کیفیت که فاقد استاندارد بین‌المللی هستند، باعث افت عملکرد شبکه، افزایش خطا و کاهش طول عمر سیستم می‌شود.

عدم رعایت فاصله کابل‌های شبکه و برق

قرار دادن کابل‌های داده در مجاورت کابل‌های برق، میدان الکترومغناطیسی ایجاد کرده و باعث نویز و افت کیفیت سیگنال می‌شود. این مسئله به‌خصوص در شبکه‌های پرسرعت بیشتر حس می‌شود.

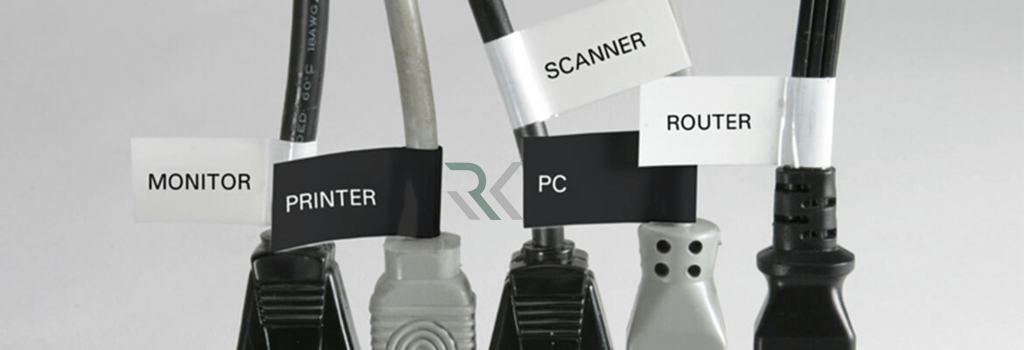

برچسب‌گذاری ناقص یا اشتباه

عدم برچسب‌گذاری دقیق کابل‌ها و پورت‌ها باعث اتلاف زمان در عیب‌یابی، تعمیرات و تغییرات آتی شبکه می‌گردد و احتمال اشتباهات انسانی را افزایش می‌دهد.

خمیدگی بیش از حد کابل‌ها

شکستن یا خم کردن شدید کابل‌ها مخصوصاً کابل‌های فیبر نوری، باعث افت یا قطع کامل سیگنال می‌شود. رعایت شعاع خم مجاز بر اساس استاندارد ضروری است.

نبود مستندسازی کامل

ترسیم نکردن نقشه دقیق مسیر کابل‌ها و ثبت اطلاعات هر پورت و اتصال، باعث دشواری در مدیریت شبکه و هزینه‌های اضافی در آینده خواهد شد.

هزینه و عوامل مؤثر بر قیمت کابل‌کشی ساخت‌یافته

متراژ و ابعاد پروژه
نوع کابل (Cat6، Cat6a، فیبر نوری و…)
کیفیت و برند تجهیزات
تعداد و نوع پورت‌ها و سوکت‌ها
پیچیدگی طراحی شبکه
محل و شرایط محیطی نصب

خدمات کابل‌کشی ساخت‌یافته در شرکت امن افزار رایکا

امن افزار رایکا با بهره‌گیری از مهارت تیم متخصص و تجربه چندین ساله در اجرای پروژه‌های شبکه، خدمات طراحی، نصب، تست و پشتیبانی کابل‌کشی ساخت‌یافته را مطابق با استانداردهای بین‌المللی ارائه می‌دهد. ما با استفاده از تجهیزات اصلی و کابل‌های دارای تاییدیه، بستر ارتباطی سازمان‌ها را با بالاترین کیفیت، سرعت و امنیت پیاده‌سازی می‌کنیم. نظم، دقت و تحویل به‌موقع پروژه‌ها از ویژگی‌های بارز مجموعه ماست و هدف ما ایجاد زیرساختی پایدار و آماده توسعه برای مشتریان است.

برای دریافت خدمات و مشاوره رایگان از امن افزار رایکا، در زمینه طراحی و اجرای کابل‌کشی ساخت‌یافته روی لینک زیر کلیک کنید.👇

خدمات طراحی و اجرای کابل‌کشی ساخت‌یافته

جمع‌بندی…

کابل‌کشی ساخت‌یافته اساس یک شبکه پایدار، ایمن و قابل توسعه است. رعایت استانداردها، استفاده از تجهیزات باکیفیت و اجرای دقیق مراحل نصب، نه‌تنها کارایی شبکه را افزایش می‌دهد بلکه هزینه‌های نگهداری و ارتقاء آتی را کاهش می‌بخشد. انتخاب پیمانکار باتجربه مانند امن افزار رایکا، تضمین‌کننده موفقیت پروژه و رضایت بلندمدت شما خواهد بود.

سوالات متداول (FAQ)

۱. کابل‌کشی ساخت‌یافته چه تفاوتی با کابل‌کشی سنتی دارد؟

در کابل‌کشی ساخت‌یافته همه اتصالات بر اساس استاندارد و نقشه از پیش تعریف‌شده انجام می‌شود که باعث نظم، مدیریت آسان و قابلیت توسعه شبکه می‌گردد، در حالی که کابل‌کشی سنتی فاقد این ساختار منظم است.

۲. آیا کابل‌کشی ساخت‌یافته فقط برای شبکه‌های بزرگ کاربرد دارد؟

خیر، این روش برای همه شبکه‌ها، چه کوچک و چه بزرگ، مناسب است و باعث افزایش پایداری و کاهش مشکلات حتی در شبکه‌های کوچک می‌شود.

۳. بعد از اجرای کابل‌کشی ساخت‌یافته آیا نیاز به نگهداری دوره‌ای وجود دارد؟

بله، بررسی دوره‌ای عملکرد و مقاومت کابل‌ها، به‌ویژه در شبکه‌های پرترافیک، باعث جلوگیری از خرابی ناگهانی و حفظ کیفیت انتقال داده خواهد شد.
