با رشد سریع شبکه‌های ابری، دیتاسنترهای مقیاس‌پذیر و سرویس‌های دیجیتال، مدیریت شبکه‌های سنتی با پیکربندی‌های دستی و وابستگی شدید به سخت‌افزار به یک چالش جدی تبدیل شده است. Software Defined Networking (SDN) با ارائه یک رویکرد نرم‌افزارمحور و متمرکز، شیوه طراحی، مدیریت و توسعه شبکه‌ها را متحول کرده و امکان انعطاف‌پذیری، خودکارسازی و کنترل هوشمند شبکه را فراهم می‌کند.

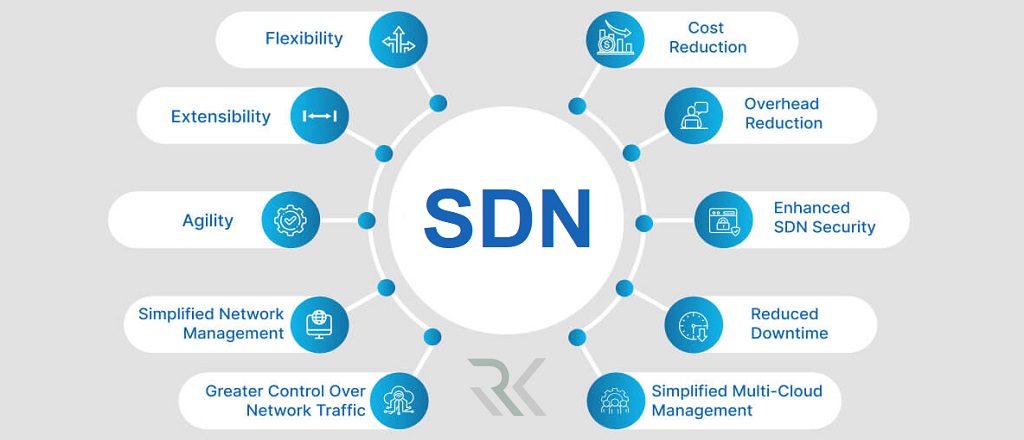

SDN چیست؟

SDN یا Software Defined Networking یک معماری نوین شبکه است که در آن بخش تصمیم‌گیری شبکه (Control Plane) از بخش ارسال داده (Data Plane) جدا می‌شود. در این مدل، مغز شبکه به‌جای توزیع شدن روی تجهیزات مختلف، در یک کنترلر مرکزی متمرکز می‌شود و تجهیزات شبکه مانند سوئیچ‌ها و روترها صرفاً وظیفه فوروارد کردن ترافیک را بر عهده دارند. این جداسازی باعث می‌شود مدیریت شبکه ساده‌تر، سریع‌تر و قابل برنامه‌ریزی شود.

در معماری SDN مدیران شبکه می‌توانند رفتار شبکه را از طریق نرم‌افزار و APIها تعریف کنند، بدون اینکه نیاز به تنظیم جداگانه هر دستگاه باشد. این رویکرد امکان اتوماسیون، مقیاس‌پذیری بالا، کاهش خطای انسانی و تطبیق سریع با نیازهای جدید را فراهم می‌کند و SDN را به یکی از ستون‌های اصلی شبکه‌های مدرن، دیتاسنترها و محیط‌های Cloud تبدیل کرده است.

معماری SDN چگونه است؟

معماری SDN (Software Defined Networking) بر پایه جداسازی منطقی وظایف شبکه طراحی شده و معمولاً از سه لایه اصلی تشکیل می‌شود که هرکدام نقش مشخصی در مدیریت، تصمیم‌گیری و انتقال داده دارند. این ساختار لایه‌ای باعث ساده‌سازی مدیریت شبکه، افزایش انعطاف‌پذیری و امکان برنامه‌ریزی متمرکز می‌شود.

Data Plane (لایه داده)

Data Plane پایین‌ترین لایه معماری SDN است و شامل سوئیچ‌ها، روترها و تجهیزات شبکه‌ای می‌شود که وظیفه اصلی آن‌ها فوروارد کردن بسته‌های داده است. این تجهیزات برخلاف شبکه‌های سنتی، تصمیم‌گیری مستقل ندارند و فقط قوانین و سیاست‌هایی را که از کنترلر دریافت می‌کنند اجرا می‌کنند. به همین دلیل، Data Plane ساده‌تر، سریع‌تر و قابل‌کنترل‌تر است.

Control Plane (لایه کنترلی)

Control Plane قلب معماری SDN محسوب می‌شود و مسئول تصمیم‌گیری‌های هوشمند شبکه است. این لایه معمولاً در قالب یک یا چند SDN Controller پیاده‌سازی می‌شود که دیدی جامع از کل شبکه دارند. کنترلر مسیرهای بهینه، سیاست‌های امنیتی و قوانین ترافیکی را تعیین کرده و آن‌ها را به تجهیزات لایه Data منتقل می‌کند، در نتیجه مدیریت شبکه به‌صورت متمرکز انجام می‌شود.

Application Plane (لایه کاربردی)

Application Plane شامل نرم‌افزارها و سرویس‌هایی است که از قابلیت‌های SDN استفاده می‌کنند، مانند ابزارهای مانیتورینگ، امنیت، مدیریت ترافیک و اتوماسیون شبکه. این برنامه‌ها از طریق Northbound API با کنترلر ارتباط برقرار کرده و بدون درگیر شدن با جزئیات سخت‌افزاری، رفتار شبکه را تعریف و تغییر می‌دهند. این لایه باعث می‌شود توسعه‌دهندگان و مدیران شبکه بتوانند شبکه را مشابه یک نرم‌افزار مدیریت کنند.

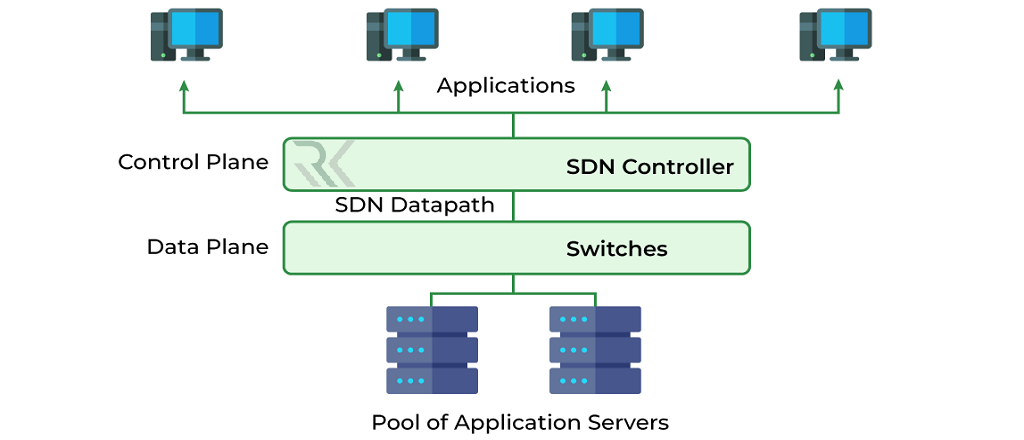

SDN چگونه کار می‌کند؟

عملکرد SDN (Software Defined Networking) بر اساس تعامل هماهنگ بین سوئیچ‌ها، کنترلر مرکزی و برنامه‌های مدیریتی انجام می‌شود. در این معماری فرآیند ارسال و مدیریت ترافیک شبکه به چند مرحله مشخص تقسیم می‌شود که باعث تصمیم‌گیری هوشمند، اجرای سریع سیاست‌ها و کنترل متمرکز شبکه می‌گردد.

1.ارسال بسته از سوئیچ به کنترلر (Packet‑In)

زمانی که یک سوئیچ SDN بسته‌ای را دریافت می‌کند که برای آن قانون مشخصی وجود ندارد، اطلاعات آن بسته را از طریق پیام Packet‑In به کنترلر ارسال می‌کند. به این ترتیب سوئیچ از تصمیم‌گیری محلی پرهیز کرده و تشخیص مسیر و سیاست مربوط به آن ترافیک را به کنترلر واگذار می‌کند.

2.تحلیل وضعیت شبکه توسط کنترلر

کنترلر SDN با داشتن دیدی جامع از کل توپولوژی شبکه، وضعیت لینک‌ها، بار ترافیکی و سیاست‌های تعریف‌شده، بسته دریافتی را تحلیل می‌کند. در این مرحله، کنترلر تصمیم می‌گیرد که ترافیک باید از کدام مسیر عبور کند، چه سطح دسترسی داشته باشد و آیا نیاز به اعمال قوانین امنیتی خاصی وجود دارد یا خیر.

3.ارسال قوانین و Flow Rules به سوئیچ‌ها

پس از تصمیم‌گیری کنترلر قوانین مناسب را به‌صورت Flow Rule از طریق پروتکل‌هایی مانند OpenFlow به سوئیچ مربوطه (و در صورت نیاز سایر سوئیچ‌ها) ارسال می‌کند. این قوانین مشخص می‌کنند که بسته‌ها در آینده چگونه پردازش، فوروارد یا مسدود شوند و باعث کاهش نیاز به ارسال مکرر بسته‌ها به کنترلر می‌شوند.

4.فوروارد شدن ترافیک بر اساس قوانین تعریف‌شده

پس از نصب Flow Ruleها، سوئیچ‌ها می‌توانند بسته‌های بعدی را به‌صورت مستقیم و با سرعت بالا پردازش و فوروارد کنند. در این حالت نقش کنترلر به حداقل می‌رسد و شبکه بدون تأخیر اضافی، بر اساس سیاست‌های از پیش تعیین‌شده به کار خود ادامه می‌دهد.

5.مدیریت و به‌روزرسانی پویا شبکه

در صورت تغییر شرایط شبکه، مانند افزایش بار، قطعی لینک یا تغییر سیاست امنیتی، کنترلر می‌تواند به‌صورت پویا قوانین جدیدی را محاسبه و روی سوئیچ‌ها اعمال کند. این ویژگی باعث می‌شود شبکه به‌سرعت با شرایط جدید تطبیق پیدا کرده و عملکرد پایدار و بهینه‌ای داشته باشد.

SDN در کجا کاربرد دارد؟

• دیتاسنترها (Data Centers)
• شبکه‌های ابری و Hybrid Cloud
• شبکه‌های سازمانی بزرگ (Enterprise Networks)
• شبکه‌های اپراتورها و ISPها
• محیط‌های مجازی‌سازی و Virtual Data Center

پروتکل‌ها و فناوری‌های مرتبط با SDN

OpenFlow

OpenFlow یکی از شناخته‌شده‌ترین و پایه‌ای‌ترین پروتکل‌های SDN است که امکان ارتباط مستقیم بین SDN Controller و تجهیزات لایه Data Plane را فراهم می‌کند. این پروتکل به کنترلر اجازه می‌دهد Flow Ruleها را روی سوئیچ‌ها تعریف کند و مشخص نماید بسته‌ها چگونه فوروارد، تغییر یا مسدود شوند. OpenFlow نقش کلیدی در جداسازی Control Plane از Data Plane دارد.

Southbound APIs

Southbound API رابط ارتباطی بین کنترلر SDN و تجهیزات شبکه است و پروتکل‌هایی مانند OpenFlow، NETCONF و gRPC را شامل می‌شود. این رابط به کنترلر اجازه می‌دهد دستورات کنترلی را به‌صورت استاندارد به سوئیچ‌ها و روترها منتقل کرده و رفتار آن‌ها را کنترل کند.

Northbound APIs

Northbound API ارتباط بین Application Plane و کنترلر SDN را برقرار می‌کند. از طریق این APIها، نرم‌افزارها و سرویس‌های مدیریتی می‌توانند بدون درگیر شدن با جزئیات سخت‌افزاری، سیاست‌ها، قوانین امنیتی و تنظیمات ترافیکی شبکه را به کنترلر اعمال کنند.

NETCONF و RESTCONF

NETCONF و RESTCONF پروتکل‌هایی مبتنی بر API هستند که برای پیکربندی، مدیریت و مانیتورینگ تجهیزات شبکه استفاده می‌شوند. این پروتکل‌ها امکان اعمال تغییرات شبکه به‌صورت متمرکز و خودکار را فراهم می‌کنند و بیشتر در کنار SDN برای مدیریت تنظیمات، Policyها و وضعیت تجهیزات به کار می‌روند.

Overlay Networks (VXLAN)

VXLAN یکی از مهم‌ترین فناوری‌های Overlay در محیط‌های SDN و Cloud است که امکان ایجاد شبکه‌های مجازی مستقل از ساختار فیزیکی را فراهم می‌کند. VXLAN با افزایش مقیاس‌پذیری و حذف محدودیت VLAN، نقش مهمی در دیتاسنترهای مدرن و شبکه‌های مبتنی بر SDN ایفا می‌کند.

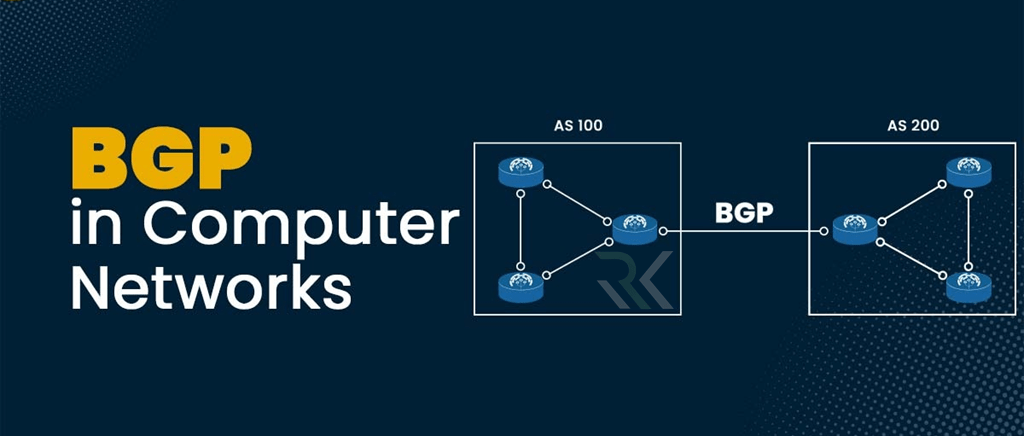

BGP و BGP‑LS

BGP و به‌ویژه BGP‑LS (Link State) برای تبادل اطلاعات مسیرها و توپولوژی شبکه بین کنترلر SDN و تجهیزات Routing استفاده می‌شوند. این پروتکل‌ها به کنترلر دید دقیقی از ساختار شبکه می‌دهند و پایه تصمیم‌گیری‌های بهینه برای مسیریابی و مهندسی ترافیک هستند.

پروتکل BGP چیست و چرا خیلی مهم است؟

gRPC و مدل‌های داده (YANG)

gRPC به‌همراه مدل‌های داده مانند YANG، امکان ارتباط سریع، ساخت‌یافته و بسیار مقیاس‌پذیر بین کنترلر و تجهیزات شبکه را فراهم می‌کند. این فناوری‌ها به‌ویژه در پیاده‌سازی‌های مدرن SDN و شبکه‌های Cloud‑Native برای Telemetry و اتوماسیون پیشرفته استفاده می‌شوند.
